نحوه نصب لنز دستگاه جوش لیزری
مراحل نصب لنز دستگاه لیزر فایبر
- آماده سازی محیط کار
- باز کردن محفظه لنز
- خارج کردن لنز قدیمی
- تمیز کردن محفظه لنز
- نصب لنز جدید
- بررسی جهت لنز دستگاه لیزر
- بستن محفظه نگهدارنده لنز و استفاده از دستگاه لیزر فایبر
آمادهسازی محیط کاری و ابزار
پیش از شروع فرآیند نصب لنز، محیط کاری باید کاملاً تمیز و عاری از هرگونه گردوغبار و ذرات معلق باشد. این مرحله برای جلوگیری از ورود آلودگی به محفظه لنز و اطمینان از عملکرد بهینه و طولانیمدت دستگاه ضروری است.همچنین، دستگاه جوش لیزری باید بهطور کامل خاموش و کابل برق از منبع تغذیه جدا شود تا از هرگونه خطر احتمالی جلوگیری گردد.
ابزارهای مورد نیاز:
- پارچه میکروفایبر ضدخش: برای پاکسازی دقیق لنز بدون ایجاد خط و خش.
- هوای فشرده : برای حذف ذرات ریز و گردوغبار از محفظه و سطح لنز
- محلول تمیزکننده (ایزوپروپیل الکل 70%): برای پاکسازی مؤثر سطوح شیشهای و لنز
- پیچگوشتی دقیق: برای باز و بسته کردن پیچها بدون آسیب به شیارهای پیچ (رزوهها) و محفظه نگهدارنده لنز
- ذرهبین یا میکروسکوپ دستی: برای بررسی دقیق سطح لنز و شناسایی آلودگی، خط و خش یا آسیبدیدگی
- گشتاورسنج (Torque Wrench): برای اعمال فشار استاندارد و دقیق به پیچها جهت جلوگیری از شل شدن یا آسیب به محفظه

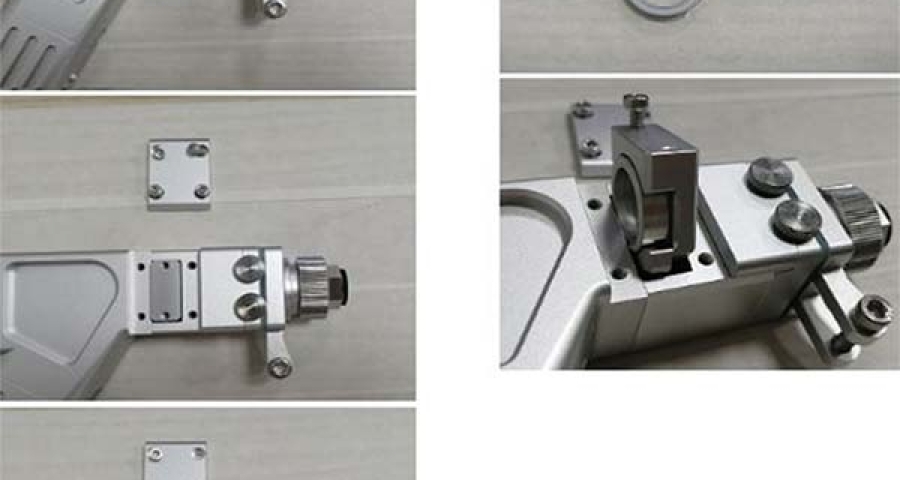

باز کردن محفظه لنز:
در هد دستگاه های لیزری محفظه لنز معمولاً با پیچهای دقیق و مخصوص بسته میشود و برای باز کردن آن نیاز به دقت بالا و ابزار مناسب (مانند آچار آلن یا پیچگوشتی دقیق) دارید.
- پیچها را بهصورت ضربدری و یکنواخت باز کنید و موقعیت آنها را علامتگذاری کنید.
- به نشانههای جهتگیری لنز (مانند علائم حکشده یا خطوط مرجع) دقت کنید.
- محفظه را بهآرامی و بدون فشار جدا کنید.
- برای جلوگیری از آلودگی یا آسیب، از دستکش ضد پرز یا پنس آنتی استاتیک استفاده کنید.
خارج کردن لنز قدیمی:
برای تعویض لنز قدیمی، از ابزار دقیق برای جابجایی استفاده کنید و از تماس مستقیم با سطح لنز خودداری کنید تا از آسیب یا آلودگی جلوگیری شود.
- بررسی وضعیت لنز قدیمی از نظر خط و خش یا آلودگی.
- استفاده از پنس آنتی استاتیک بدون خط و خش یا ابزار مکش برای جابجایی.
- لنز را بهآرامی و بدون فشار اضافی خارج کنید.
- لنز قدیمی را در محفظهای تمیز و مناسب قرار دهید.
تمیز کردن محفظه نگهدارنده لنز:
برای اطمینان از عملکرد بهینه لنز جدید، محفظه نگهدارنده را بهطور کامل از آلودگی و ذرات پاک کنید.
- حذف گرد و غبار با استفاده از هوای فشرده.
- پاکسازی با محلول تمیزکننده تخصصی مانند ایزوپروپیل الکل.
- بررسی محفظه برای اطمینان از عدم وجود آلودگی یا رطوبت.
- خشکسازی کامل محفظه.
نصب و قرار دادن لنز جدید:
لنز جدید را با دقت و استفاده از ابزار مناسب در محل خود قرار دهید و مطمئن شوید که بهدرستی نصب شده است.
- بررسی سلامت لنز جوش لیزری جدید.
- استفاده از ابزار مناسب (پنس آنتی استاتیک یا ابزار مکش) برای جابجایی.
- قرار دادن لنز در محل مخصوص خود بدون فشار اضافی
- اطمینان از عدم وجود حرکت یا لقی لنز
بررسی جهت لنز دستگاه لیزر :
لنز را در موقعیت صحیح محکم کنید و از هماهنگی دقیق آن با اجزا و استانداردهای نصب اطمینان حاصل کنید.
- اطمینان از جهتگیری صحیح لنز مطابق دستورالعمل تولیدکننده و استانداردهای فنی.
- لنز باید با نیروی کنترلشده و دقیق محکم شود تا از شل شدن یا آسیب به اجزا جلوگیری گردد؛ برای این منظور از ابزارهایی مانند گشتاورسنج استفاده کنید.
- بررسی اتصال محکم اجزاء داخلی.
- آزمایش عملکرد دستگاه و بررسی دقت پرتو لیزر.
بستن محفظه و انجام تست عملکرد دستگاه:
پس از اطمینان از نصب صحیح لنز، محفظه را ببندید و عملکرد دستگاه را با آزمایشهای اولیه بررسی کنید.
- بررسی نهایی محفظه برای عدم وجود آلودگی.
- بستن محفظه و اطمینان از اتصال صحیح آن.
- روشنکردن دستگاه و انجام تست عملکرد.
- برای گرفتن تست نهایی دستگاه یک برش یا حکاکی آزمایشی انجام دهید تا اطمینان حاصل شود که پرتو لیزر بهدرستی متمرکز شده و عملکرد دستگاه بهینه است.
از آنجا که لنز دستگاه لیزر فایبر نقش مهمی در دقت برش و حکاکی دارد، نصب و تمیزکاری آن باید با دقت انجام شود. انجام یک تست عملکرد نهایی، تضمینکننده نصب صحیح و کیفیت مطلوب پرتو لیزر خواهد بود.
